기초
한 공식의 순방향 계산과 기본 단위 읽기
RESISTOR EDU · 사용법 가이드 · 최신 소스
풀어 보고,
바꾸어 이해하기.
퀴즈·자율학습과 설계·시뮬레이션 학습.
하나씩 진행하고, 이전 단계로 돌아가며 배우세요.
저장한 실습부터, 끊긴 연결부터.
앱 상단의 학습 프로젝트에서 현재 입력·기록 revision·실제 실행 상태를 비교하고 해당 실습을 이어 엽니다. QA 사본은 기본으로 숨깁니다. 연결 실패 시 다시 연결은 조회만 재시도하며 해석·제출·AI 요청을 중복 실행하지 않습니다.
배선: 핀 → 중간점 → 끝 핀
회로도에서 시작 핀을 클릭하고 다른 핀을 클릭하면 저장됩니다. 시작·도착 이름과 경로를 확인하세요. 노드 이름 충돌은 빨간 경고로 표시하며 엔진이 전체 경로를 최종 검사합니다. Space 꺾임 · Backspace 이전 점 · Esc/우클릭/취소 버튼. 명시적 모드에서는 빈 공간에서 연결을 추정하지 않습니다.
기기 초안과 서버 저장본이 다르면 두 내용을 확인한 뒤 직접 선택합니다. 미연결 상태에서는 이전 결과의 현재성을 확정하지 않습니다.
이 페이지는 앱 사용법 가이드입니다. 실제 회로 편집·해석은 Edu 앱에서 실행합니다. 아래 화면 탐색은 엔진 실행이나 학습 완료를 기록하지 않습니다.

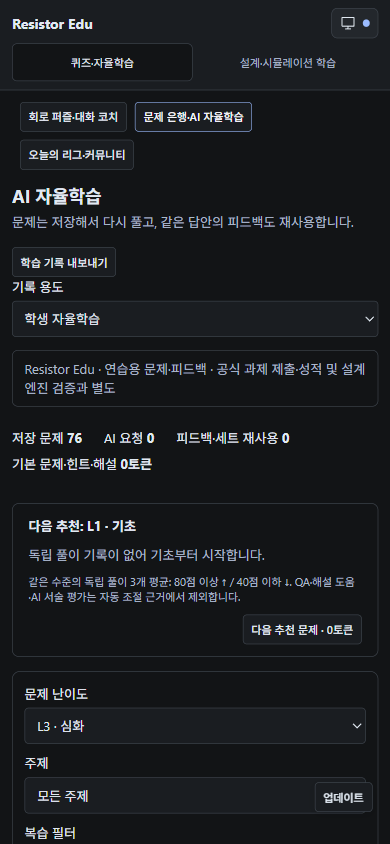

76개 저장 문제로 시작하세요.
문제 은행·회로 퍼즐·대화 코치·리그를 한 모드에서 엽니다. 같은 문제와 같은 답안 피드백을 재사용해 토큰을 아낍니다.
- 기본 수치·선택 문제의 채점, 힌트와 해설은 추가 AI 호출 0회.
- 최근 같은 수준의 독립 풀이 3개 평균 80점 이상이면 상승, 40점 이하이면 하향. 근거를 화면에 표시.
- 해설 도움·반복 풀이·QA·AI 서술 평가는 자동 추천 근거에서 제외.
- 새 AI 출제·피드백은 기존 비용 상한과 개별 전송 승인을 유지. AI 점수는 연습용.
리그는 같은 날짜·난이도에 같은 5문제입니다. 참가 후 수준을 고정하고 일일·7일 순위를 난이도별로 비교합니다. 공개 리그는 운영 PC·인터넷·터널 실행 중에 사용할 수 있습니다.
응용
두 계산 연결, 단위 변환과 중간값 해석
심화
부하·등가회로 조건을 해석하는 다단계 계산
난이도는 출제 구조와 성적 규칙에 따른 분류입니다. 학습자 평가로 보정하거나 교육 효과를 입증한 것은 아닙니다.
1 / 7 · 실습 시작
DESIGN PRACTICE / 01
1. 실습 시작
기존 설계를 보존하고 새 프로젝트에서 시작합니다.
- 설계·시뮬레이션 학습 → CMOS 연결 실습을 엽니다.
- 새 인버터 실습을 만들거나 저장된 실습을 선택합니다. 기존 회로를 사용할 때도 별도 사본으로 시작합니다.
- project ID·revision·엔진·공정 식별 정보를 확인합니다.
DESIGN PRACTICE / 02
2. 연결 관찰
회로의 핀·net과 물리 도형의 대응 근거를 읽습니다.
- MN1 / MP1을 선택하고 입력 A, 출력 Y, 전원과 body 연결을 확인합니다.
- 회로도·레이아웃 열기로 대응 화면을 관찰하고 실습을 다시 엽니다. 마지막 페이지가 유지됩니다.
- net 주석은 관찰 후보입니다. device_id 근거가 없으면 연결 불명으로 두며 LVS 성공으로 표시하지 않습니다.

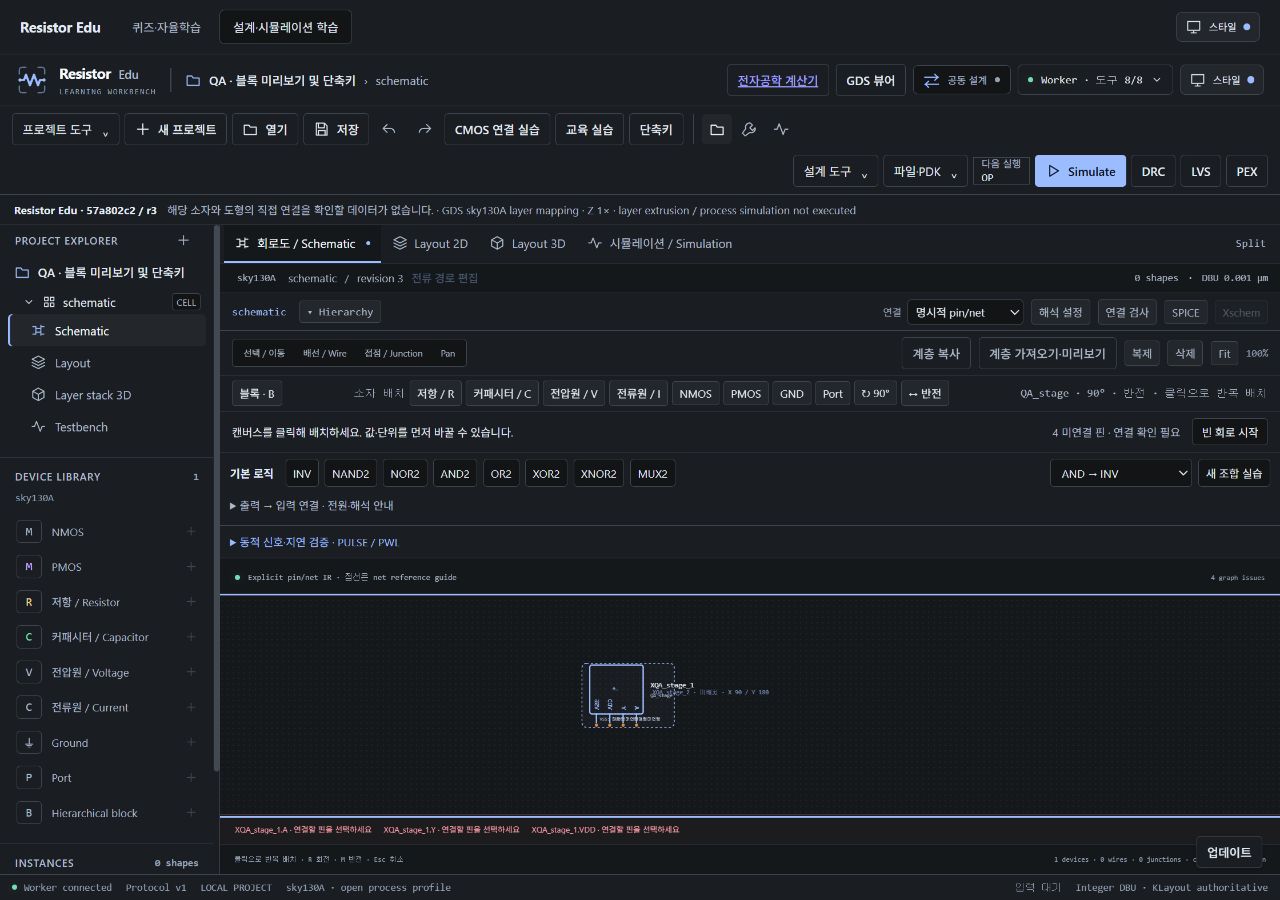

블록을 원하는 위치에 배치하기
캔버스에서 B로 셀·핀을 검색하고 선택합니다. 미리보기의 좌표를 보며 클릭으로 반복 배치하세요. R 회전 · Shift+R 반전 · Esc 취소 · Ctrl/Cmd+Z 실행 취소. 핀은 미연결 상태로 시작하며 배선 후 연결 검사를 실행합니다.
DESIGN PRACTICE / 03
3. 적층 확인
층의 표시 높이와 실제 공정 정보를 구분합니다.
- 표시 적층 3D 또는 절단을 열고 layer mapping과 Z축 추가 배율을 읽습니다.
- 표시용 높이·두께와 실제 공정 입력을 별도로 확인합니다. 미입력 값은 추정하지 않습니다.
- 레이어 돌출·절단은 시각화입니다. GDS만으로 재료·피복·공정 단면을 확정하지 않습니다.
DESIGN PRACTICE / 04
4. 기준 해석
한 변수를 바꾸기 전에 실제 기준 결과를 만듭니다.
- 앱의 변경 전 실제 해석 버튼으로 5 fF 기준 조건을 실행합니다.
- TT·27°C·1.8 V와 실제 ngspice run ID·revision·실행 상태를 확인합니다.
- 엔진·모델이 없거나 실행이 실패하면 이유를 확인합니다. 샘플 파형이나 단계 이동으로 PASS를 만들지 않습니다.
DESIGN PRACTICE / 05
5. 조건 변경
출력 부하 하나만 바꿔 설계 revision의 차이를 만듭니다.
- 기준 해석 완료 후 출력 부하를 1~1000 fF 범위에서 입력합니다.
- 부하 변경 적용을 누릅니다. 같은 입력·MOS 모델·마스크에서 ideal CLOAD만 바뀝니다.
- 이전·다음 이동 중 입력을 유지합니다. 이전 해석은 원래 revision의 결과로 남습니다.

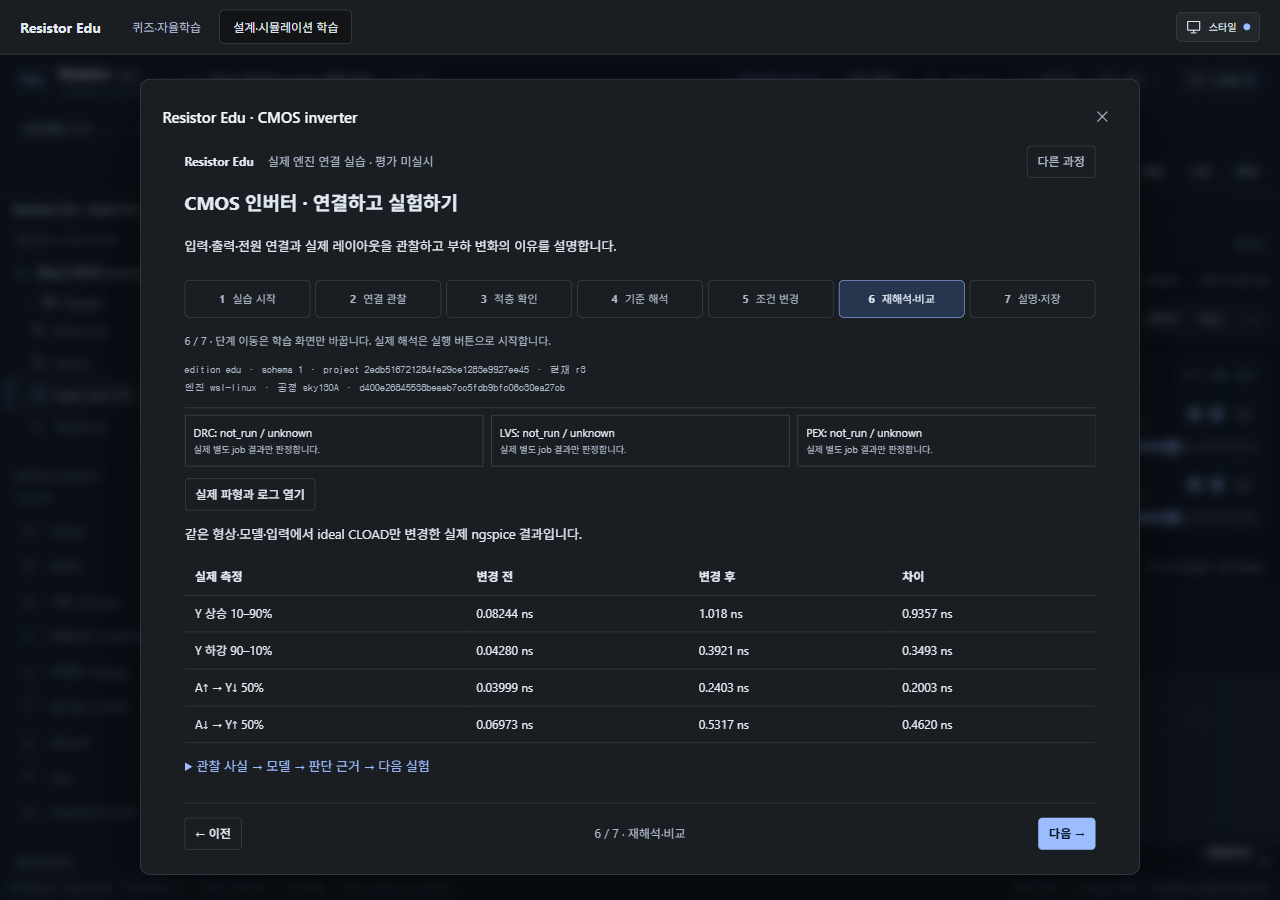

DESIGN PRACTICE / 06
6. 재해석·비교
두 실제 실행의 차이를 같은 조건에서 해석합니다.
- 변경 후 실제 해석을 실행하고 기준/변경 run의 부하·revision을 비교합니다.
- 상승·하강 시간과 입력→출력 50% 지연을 읽습니다. 수치가 모두 없으면 비교할 수 없다고 표시합니다.
- DRC·LVS·PEX는 독립된 실행입니다. 시뮬레이션의 성공이 다른 검사나 제조 승인을 뜻하지 않습니다.
DESIGN PRACTICE / 07
7. 설명·저장
관찰한 사실과 근거를 자신의 말로 기록합니다.
- 관찰한 사실 → 적용한 모델/규칙 → 판단 근거 → 다음 실험 순서로 설명합니다.
- 사전·사후 개념 답과 설명을 학생 설명·조건·결과 저장으로 확정합니다. 기기 임시 초안과 구분합니다.
- 저장된 실습을 다시 열어 설명·조건·결과를 확인합니다. 페이지 위치는 학습 화면 상태이며 검증 완료 판정이 아닙니다.
내 컴퓨터에서 이어서 하기
이번 가이드는 Edu 소스 6569e3253812를 기준으로 합니다. 공개 설치 파일의 원본 빌드 revision과 다를 수 있습니다.
npm ci
npm run native:prepare
npm run dev:edu기존 Industry 데이터와 키를 복사하지 않는 별도 Edu 작업 공간을 사용합니다. 실제 해석에는 지원 엔진·모델이 필요합니다.
